Средства разработки комплекса ES/D2 включают

• D2 – конструктор базы знаний,
• M2 – инструмент для настройки системы сбора данных.

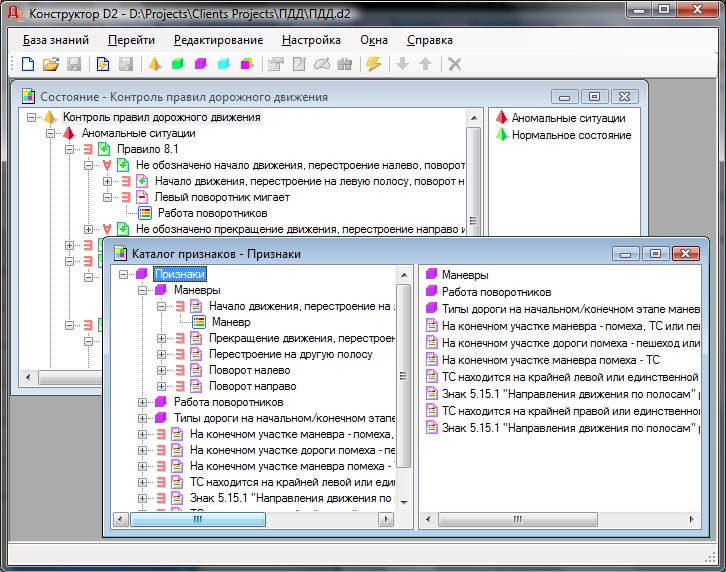

D2: конструктор базы знаний

База знаний - это описание структуры и содержания предметной области, а именно, описание параметров и возможных состояний диагностируемого процесса, а также их взаимосвязей. База знаний является основой, на которой строится вся остальная система. Данные из базы знаний используются не только для диагностики технологического процесса, но и для генерации отчетов о диагностированных состояниях, а также для различных настроек системы на предметную область.

Создает и заполняет базу знаний эксперт в предметной области. В частности, для технологических процессов, в качестве эксперта может выступать технолог.

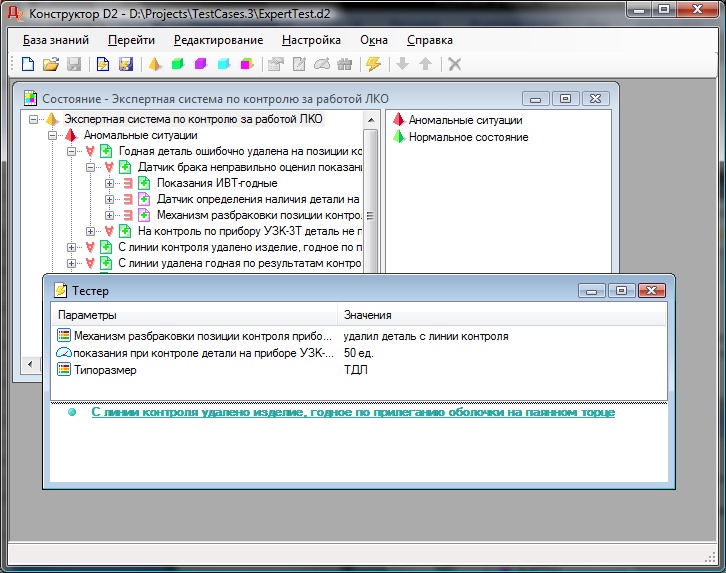

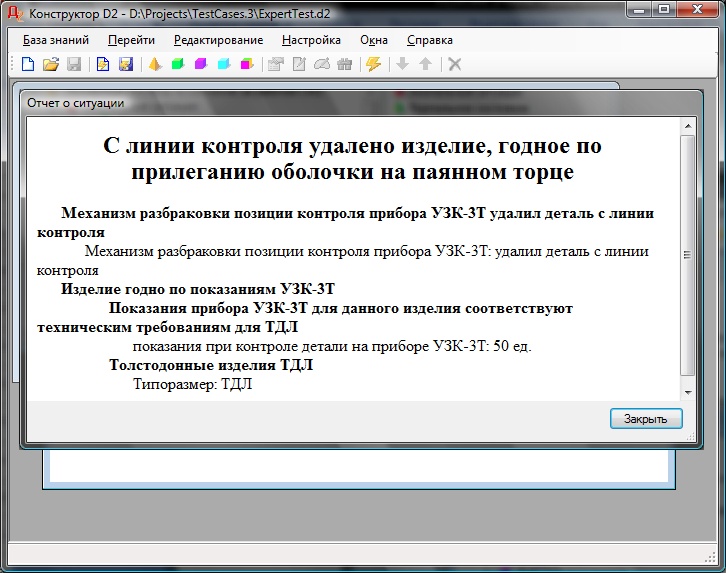

В процессе создания базы знаний, конструктор имеет возможность испытывать экспертную систему, задавая значения параметров, а также просматривать и настраивать отчеты по отдельным ситуациям, входящим в базу знаний.

M2: спецификация параметров диагностируемого процесса

Диагностика технологического процесса предполагает непрерывное наблюдение за его параметрами. При этом возникают следующие проблемы:

• программам обработки данных часто удобнее оперировать не с самими наблюдаемыми параметрами, а с результатами предварительной обработки значений этих параметров, например, со знаком изменения температуры, а не с абсолютным значением температуры;
• существует множество источников данных, поддерживающих разные протоколы обмена данными. Все их нужно привести к общему знаменателю, так, чтобы потребители данных получали информацию в унифицированном виде.

Эти проблемы, в процессе эксплуатации системы, решает сервер параметров M2S. Однако, прежде чем он сможет осуществить свои задачи, ему нужно предоставить информацию

• об источниках и составе наблюдаемых параметров,
• о составе данных, которые нужно передавать потребителю,
• о способе вычисления выходных данных.

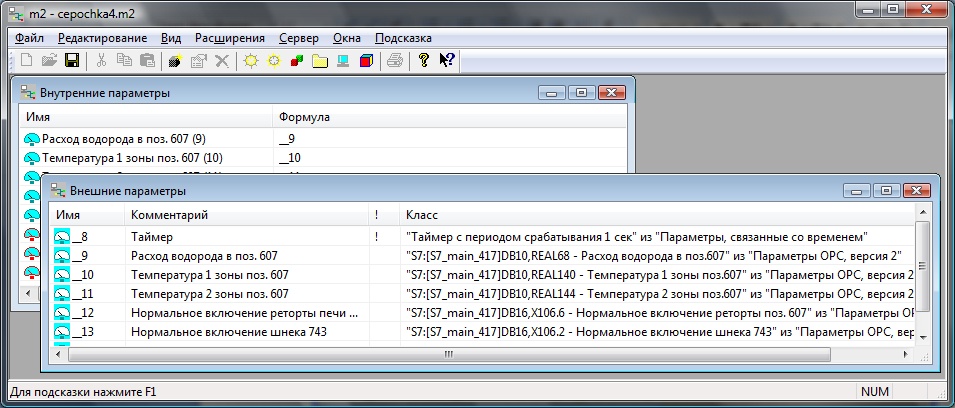

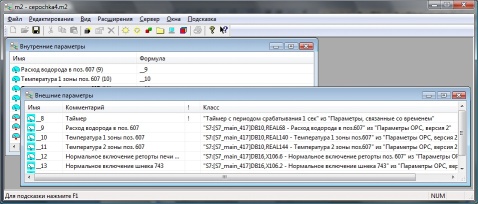

Для создания спецификации такого рода служит программа M2.

В ней указывается состав и источники данных для внешних параметров, а также устанавливается соответствие внутренних параметров внешним.

Внутренние параметры – это входные параметры программы – потребителя данных. В контексте комплекса ES/D2 – это параметры, анализируемые экспертной системой. Их состав может отличаться от непосредственно наблюдаемых параметров. Например, для экспертной системы может представлять интерес перепад давлений в разных емкостях, в то время как с датчиков поступают результаты измерения давления.

Внешние параметры – это данные, поступающие непосредственно от датчиков, программ сбора данных и из других источников.

Соответствие внутренних и внешних параметров задается в виде набора формул, по которым, исходя из значений внешних параметров, вычисляются значения внутренних параметров. В формулах могут использоваться значения, вычисленные с учетом изменения параметров в течение определенного периода, например, среднее значение параметра за указанный период времени.

Источниками данных для внешних параметров могут быть: OPC-серверы, ручной ввод, ODBC-источники, и т.д. Система легко пополняется другими источниками данных, для этого существует API, SDK для которого может быть поставлено вместе с системой ES/D2.
